Relé dobíjení

Repair advice and tips » Relé dobíjení

Český výrobce relátek, která jsem prodával doposud, mi již přes dva roky slibuje vyrobit další. Bohužel zůstává jen u těch slibů. Proto jsem, ač nerad, zavedl do sortimentu polský ekvivalent tohoto relátka. Pravda, je trochu vyšší, širší a nepříliš pohledné, ale funguje. Po úpravě držáku a víčka je lze namontovat na původní místo, a to na výšku.

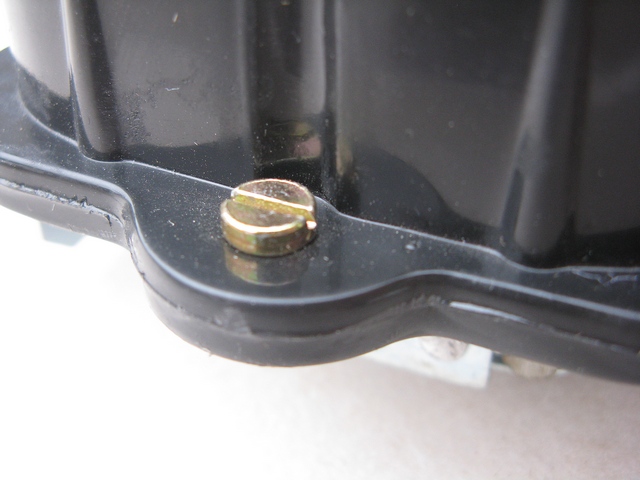

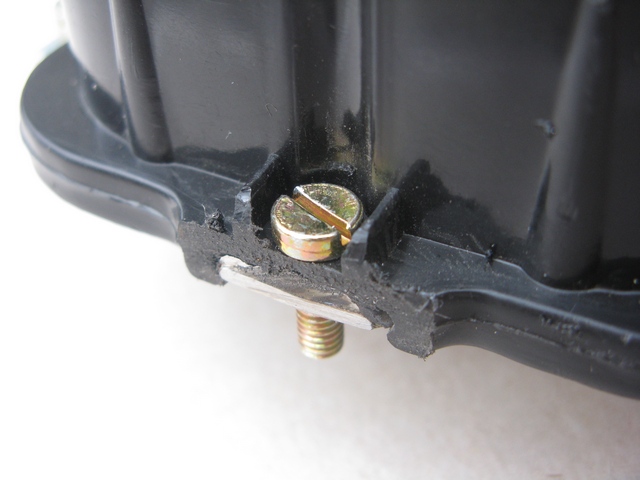

Je třeba odříznout materiál přesahující za šroubky upevňující víčko (viz foto).

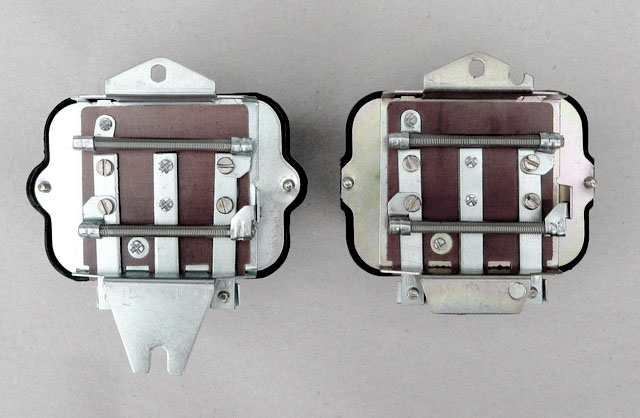

Držáky je třeba navrtat a zkrátit (viz foto).

Šablona pro úpravu je zde:
Šablona.pdf

(při tisku použijte nastavení "skutečná velikost")

Zevnitř na levý bok plechového krytu prostoru křížového spínače a relátka je třeba připevnit izolaci, protože svorky relátka jsou nebezpečně blízko.
Pozor při zapojování. Poláci značí svorky čísly: 16=D, 19=B, 18=M.
